进口BM车床键槽拉刀适合对衬套上方的方形孔进行拉削：

   六边形或方形孔

介绍了如何使用 BM 拉刀对衬套上方的方形孔进行拉削。与上个示例相同，该实例也涉及可定义为“特殊”工件的工件。加工方形孔很简单，仅需要重复四次相同的操作来加工正方形的每一个边，然后将 C 轴旋转 90°。使用 BM 拉刀执行这种加工不仅不用移动工件，还可实现方形孔在工件上的完美对中，进而实现毫无困难的正确测量。相反，使用传统机床（如插床），这种方形孔的加工非常耗时和困难，而且不可能实现方形孔和车削件之间的完美对中。对于加工方形或六边形孔，我们公司也可以为目前市场上的任何数控机床提供特定程序。

   万向花键（带退刀槽）

图中详细展示了 6 个沟槽，说明如何使用 BM 拉刀加工万向 PTO。这是一个特殊工件，需要特殊制作镶件进行加工。孔和键槽的交汇点上也进行了 0.2X45° 的倒角，因此工件上完全没有毛刺。因此，使用 BM 拉刀执行拉削操作，可以完美地在工件上定心并直接在车床上进行加工，大幅缩短了生产时间。 对于这种加工，我们公司也可以为目前市场上的任何数控机床提供特定程序。

   万向花键（无退刀槽）

图中详细展示了 6 个沟槽，说明如何使用 BM 拉刀加工万向 PTO。这是一个特殊工件，需要特殊制作镶件进行加工。孔和键槽的交汇点上也进行了 0.2X45° 的倒角，因此工件上完全没有毛刺。因此，使用 BM 拉刀执行拉削操作，可以完美地在工件上定心并直接在车床上进行加工，大幅缩短了生产时间。 对于这种加工，我们公司也可以为目前市场上的任何数控机床提供特定程序。

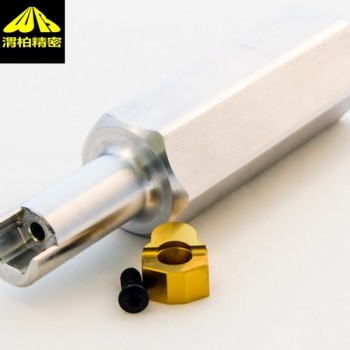

   意大利BM键槽拉刀在数控车床装配方法：

1. 将镶件放入刀具外壳，用螺丝刀拧紧梅花形螺钉，将其夹紧；

2. 将刀具放入偏心套，将刻在刀具衬圈上的白色凹槽与衬套正面的 0 对准；然后，拧紧衬套衬圈上径向定位的夹紧螺钉，将刀具锁紧在衬套上

3. 将由衬套和刀具组成的单元插入车床的镗杆口内，然后拧紧球面端位于刀具套杆上定心槽内的螺钉，注意不要完全挡住刀具，后拧紧两个平头定位螺钉

   意大利BM键槽拉刀在车床上使用的建议：

  为了方便旋转 BM 偏心套进行校正，我们建议操作者在装配刀具时给偏心套上油。

  如果在加工的工件上检测到对准误差，且需要通过旋转偏心套进行纠正，我们建议首先松开螺钉(10) 和 (11)，然后再松开螺钉 (8)。   纠正完成后，先拧紧*个螺钉 (8)，然后再拧紧螺钉 (10) 和 (11)。

  我们建议尽可能精确地拓宽镗杆口上的一个螺纹孔（但这不是必要操作），以便插入一个更大的平头螺钉 (10)，从而保证一个大的支撑面，并相应地保证刀具的完美定位。 我们特别建议使用 16 mm 或更大的螺钉。

  我们建议确保所有螺钉都有夹紧刀具所需的表面，完全平整且没有任何损坏或变形。否则，应立即更换新螺钉。

  在装配过程中，必须拧紧球面螺钉 (9)，不要过度用力，然后再拧松两圈，这样弹簧就会一直装在刀具上。事实上，这些螺钉并不是用于夹紧刀具，而只是在偏心套旋转时将其固定到位。
