意大利BM旋转冲削刀具 BM旋转冲头的结构特点介绍：
可以使用同一个冲头加工//外部轮廓
快速执行和易于使用，

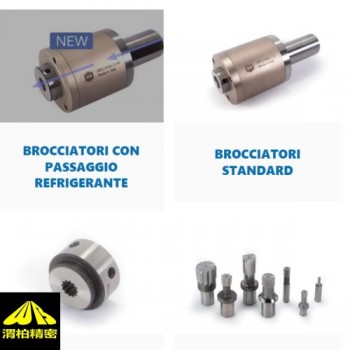

BM产品体系包括：
> BM冲头
> 用于多边形孔和表面轮廓的拉刀，由 HSS 钢制成
> 用于 TORX® 扳手的拉刀
> 测量工具
> BT/BTA CNC /键槽拉刀
> BM变径套
> BM拉钉
BM旋转拉刀由几个元素组成，这些元素被描述为下列的。
A-刀体：
它是用回火和整流钢建造的，里面有适合承受机械加工产生的载荷的球轴承。
B 拉刀架主轴
它安装在身体/并在现有的滚珠轴承上旋转身体/。在从身体突出的外部
有一个用于锁定拉刀的螺钉和一个用于拉刀的螺纹孔紧固拖杆。
C 拉刀接头座
它由门轴内的外壳组成拉刀插入的拉刀。适当地矫正，以获得这样的容差加工精度高
D 固定在机床上
在主轴的另一侧是用于固定到主轴的柄机床，与机身一体。拉刀建好了具有不同类型的刀柄，适用范围广机床类：
BM旋转拉刀刀柄：
> 圆柱柄 C
> 莫氏锥柄CM
> ISO 刀柄 DIN 69871 / DIN 2080
> VDI 刀柄
> HSK刀柄
E 拖动条
它由一根钢筋组成，这是拧入拉刀架主轴上的合适孔中。为了某些拉削操作，建议使用棒材拖;这样，完美的线性图在拉削操作过程中。另外，使用吧台当要加工的工件需要精确时，它是必不可少的通过拉削获得的图形的方向。在一个车床加工 棒材必须插入存在的叉子中在车床本身的主轴上；在用铣刀加工的情况下或钻时，杆被施加在工作面上的杆挡住。
3.1 拉刀 描述
冲头 描述
以下部件构成拉削头。
A-本体
拉削头的主体由回火钢制成支撑加工工作的轴承放置在机身/拉头。
B 拉削头的主轴
固定拉刀的主轴放置在拉刀体内头并打开滚珠轴承。在它的外部有一个使用的螺丝固定拉刀和螺纹孔以安装拉杆。
C 拉刀座
它是位于拉削头主轴/的外壳，其中拉刀已安装。这个外壳是正确实现和研磨的以非常精确地适应拉刀的刀柄。
D 与机床的连接
在与主轴相对的拉头主体的另一侧
有与机床的连接。拉削头是
提供多种连接方式，以便安装在
广泛的机床：
> 圆柱连接
> 莫氏锥度连接
> ISO DIN 69871 / DIN 2080 连接
> VDI 连接
> HSK连接
E 拉杆
它是与拉削头一起提供的小钢筋，用于安装在拉削主轴上的特殊螺纹孔中头。它的目的是避免加工扭曲形状和它保证了工件中形状的特定方向。如果使用的机器是车床，拉杆必须固定在车叉上车床本身的主轴，而如果使用的机器是铣床或钻头，拉杆必须固定在固定在工作台上的杆上。
BM旋转冲削刀具典型应用案例：
汽车：发动机缸体油道孔、变速箱内花键、传动轴六角孔；
航空：涡轮盘小零件多边形孔、精密连接件；
医疗：接骨螺钉内梅花 / 六角、手术器械定位孔；
电子：连接器内四方、传感器外壳多边形盲孔。
意大利BM旋转拉刀注意事项
刀具的刚性和稳定性对加工质量至关重要。
加工过程中需注意冷却和润滑，以延长刀具寿命并提高加工质量。
四方孔加工或多边形孔加工一直是机械加工的疑难问题，铣削起来非常费时，拉销又需要专机，投资大且需要二次装夹加工！
渭柏精密机械为这类加工提供一种方孔钻，可以用于车削中心、加工中心甚至普通机床上就能完成；由于方孔钻本身的摆动运动，允许在盲孔或通孔腔内创建任何内多边形形状(方形、六边形、环形、花键轴等)。
更独到的是外多边形如六边形、花键轴外部轮廓也可以使用特殊外加工方孔钻加工头完成。
意大利BM旋转拉刀BR系列：
带有一定倾斜度的脊柱的主轴安装在体内，当机器旋转时，它会使布鲁托本身具有旋转和通勤的运动。
旋转的合并动作，机器提供的进步和通勤运动，使布鲁托能够在零件中轻轻穿透，以前执行了pre -premiere，从而创建了所需的配置文件。
剖面中的支架前：六角形，绘画，torx®。
在出色的过程之前，必须在预先小时的头上产生SM。与要执行的有用概况相比，空没有余地的深度增加了：20％-40％。但是，好的解决方案是在孔的末端进行排水喉，以进一步促进芯片的评分
意大利BM旋转拉刀-可调式冲头BR系列
在目前世界市场上的传统内孔和表面轮廓拉削装置中，可调拉削头是一项重要的创新。像所有的其他BR拉削头一样，它可以安装在传统和数控机床上。
可调冲头的主要特点是其 拉削工具的长度可调范围为 L=18 到 L=30 毫米（适用于 BR-G8A 版本）和 L=25 到 L=60 毫米（适用于 BR-G12A 版本）。
zui大深度工作L1，，通过拉削，增加到L1=55mm（到G12A）和L1=26mm（到G8A）。通过调整螺钉（一边2个，另一边1个，见第13页）进行更换，以实现不同深度的拉削操作，这一过程简单且迅速。它还使用了带有“0”销的百分比较器（见图3）。 “0”工作由拉削工具根据拉刀的长度进行调整。 同样的操作将通过拉削工具（矩阵），用于外部多边形。
为了获得好的的拉削工具工作效果，需要注意的是，对于相同材料和拉削截面的拉刀，当拉削长度增加时，拉刀尖的负载也会增加，因此，需要降低进给量和主轴转速。
BR-G12A拉床夹头安装G12A公制拉刀和GP12A英寸拉刀。
